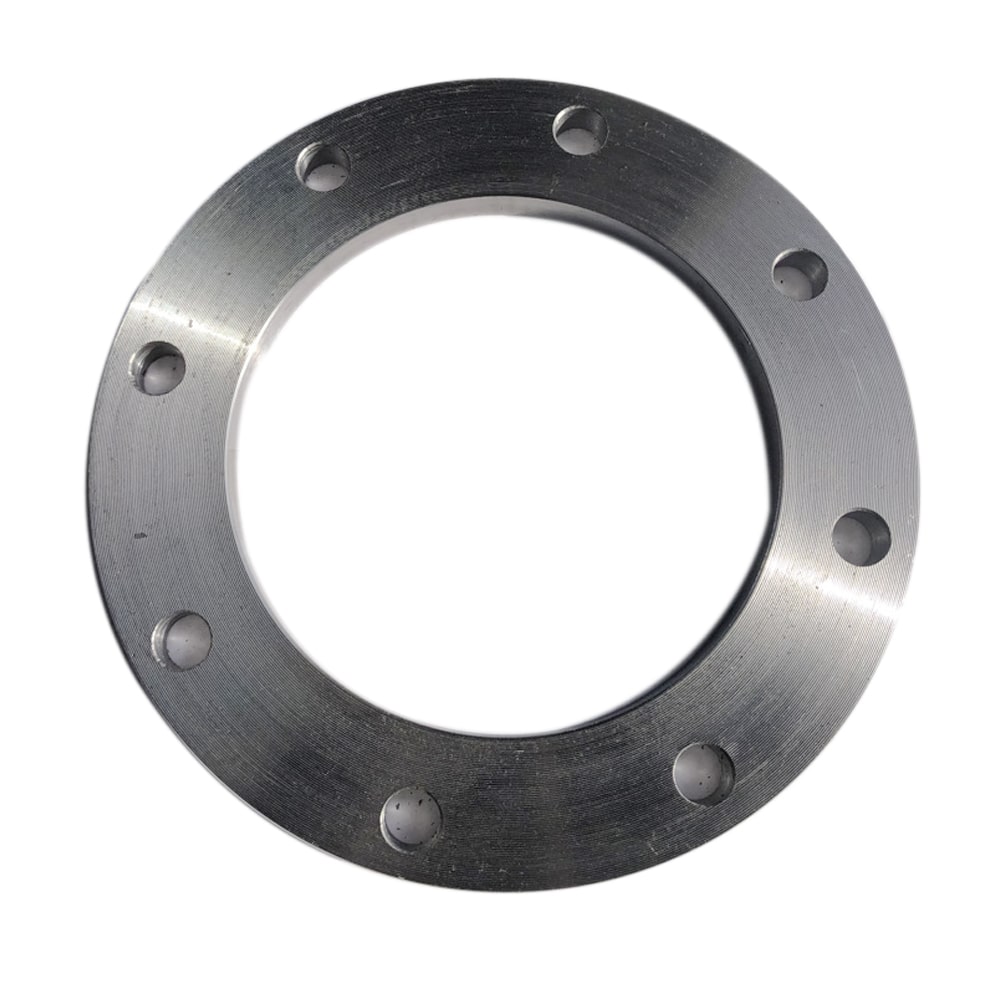

Slip On Flange Table E Plate Steel AS2129 SOW
Features:
Plate Steel Flange AS2129 (Table E - Slip On Weld) | |||||||||
ITEM CODE | IMPERIAL SIZE | A | B | C | E | H | BOLT SIZE | NUMBER OF HOLES | APPROX. KG/PC |
7604.02.15 | 1/2" | 95 | 67 | 23 | 12 | 14 | M12 | 4 | 0.6 |
7604.02.20 | 3/4" | 102 | 73 | 29 | 12 | 14 | M12 | 4 | 0.6 |
7604.02.25 | 1" | 114 | 83 | 35 | 12 | 14 | M12 | 4 | 0.8 |
7604.02.32 | 1. 1/4" | 121 | 87 | 44 | 12 | 14 | M12 | 4 | 0.9 |
7604.02.40 | 1. 1/2" | 133 | 98 | 50 | 12 | 14 | M12 | 4 | 1.1 |
7604.02.50 | 2" | 152 | 114 | 62 | 12 | 18 | M16 | 4 | 1.3 |
7604.02.65 | 2. 1/2" | 165 | 127 | 78 | 12 | 18 | M16 | 4 | 1.5 |
7604.02.80 | 3" | 184 | 146 | 90 | 12 | 18 | M16 | 4 | 1.8 |
7604.02.94 | 4" | 216 | 178 | 117 | 13 | 18 | M16 | 8 | 2.4 |
7604.02.95 | 5" | 254 | 210 | 144 | 14 | 18 | M16 | 8 | 3.6 |
7604.02.96 | 6. 1/2" | 279 | 235 | 167 | 17 | 22 | M20 | 8 | 4.8 |
7604.02.97 | 6. 5/8" | 279 | 235 | 170 | 17 | 22 | M20 | 8 | 4.7 |
7604.02.98 | 8" | 337 | 292 | 221 | 19 | 22 | M20 | 8 | 7 |
7604.02.X25 | 10" | 406 | 356 | 275 | 22 | 22 | M20 | 12 | 11.1 |
7604.02.X30 | 12" | 457 | 406 | 327 | 25 | 26 | M24 | 12 | 14.2 |
7604.02.X35 | 14" | 525 | 470 | 359 | 29 | 26 | M24 | 12 | 24.8 |
7604.02.X40 | 16" | 580 | 521 | 410 | 32 | 26 | M24 | 12 | 31.5 |
7604.02.X45 | 18" | 640 | 584 | 461 | 35 | 26 | M24 | 16 | 40.1 |
7604.02.X50 | 20" | 705 | 641 | 513 | 38 | 26 | M24 | 16 | 52.3 |
7604.02.X60 | 24" | 825 | 756 | 615 | 48 | 33 | M30 | 16 | 85.4 |
